我們幾乎每天都會從潛在客戶那里聽到這個問題：Epiphan采集器能否真正通過DVI端口捕獲HDMI內嵌音頻？答案是肯定的！
讓我們花幾分鐘時間談?wù)揈piphan的視頻捕捉設備DVI2USB 3.0，DVI2PCIe Duo和AV.io HD如何從HDMI源捕獲音頻。
HDMI使用DVI連接器中可用完全相同的引腳。這是故意設計完成的。設計HDMI標準的人確保DVI連接器可以使用HDMI信號，反之亦然。兩種標準都沿著電纜內的同一組電線發送視頻，其上有HDMI或DVI端。 然而，當傳輸HDMI時，音頻與視頻信號交錯。
當Epiphan視頻捕獲設備識別出輸入信號在視頻線之間具有數據（即HDMI視頻信號模式）時，它讀取音頻數據并將其解包。
想知道更多？繼續閱讀......
在一開始的時候…
早在90年代后期，視頻行業就認識到VGA /模擬系統已經過時，需要一種新的視頻信號類型。一個是數字的，可以提供更高質量，速度和分辨率的信號類型。
1999年，DVI誕生了。一種新的連接類型，允許廣泛的選項，包括通過“TMDS”（更小化轉換的差分信號）通道的數字視頻，同時還支持舊VGA信號的單獨引腳。
似乎DVI是一個普遍的選擇。
但是之后…
在2000年代早期迅速變化的世界中，很快發現DVI缺少一些重要特征。高端家庭影院市場的增長，對大屏幕，高清，DVD和即將推出的藍光格式的渴望意味著需要包括嵌入式音頻和復制保護的小型連接器。DVI缺少所有這些東西，因此設計了一個新標準。
2002年，HDMI誕生了。 HDMI設計為具有更小的插頭，純數字?jǐn)?shù)據，數字音頻和高帶寬數字內容保護（HDCP）支持。

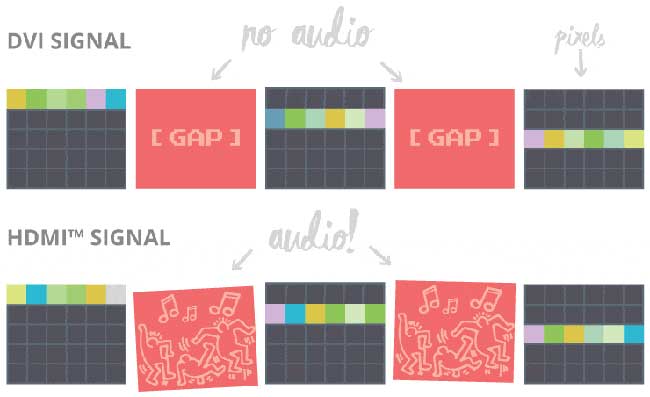

從一開始就知道他們想要使HDMI和DVI兼容，視頻行業設計了HDMI，因此它使用與DVI數字視頻數據相同的TMDS通道。具體而言，HDMI協議使用DVI視頻協議中已存在的間隙，并在每行和視頻幀之間的這些間隙中添加音頻（和其他重要信息）。因此，DVI和HDMI具有相同的電氣規格，只需一個簡單的插頭適配器，您就可以從DVI轉到HDMI，反之亦然。無需信號轉換。
切向但有趣：更初，較小的HDMI連接器（使用比DVI更少的引腳）無法提供與DVI相同的高分辨率范圍。 HDMI標準的更新版本通過使用更高頻率傳輸添加更高分辨率解決了這個問題，但HDMI仍然缺乏模擬/ VGA信號支持。因此，結果不向后兼容，因此DVI繼續作為標準，更多地關注工業解決方案，而HDMI專注于消費者市場。
值得再次重復這一部分：
更初的DVI規格不包括音頻（畢J是1999年），但DVI和HDMI使用相同的數字通道和物理線來傳輸所有數據。HDMI在標準DVI中僅用于視頻的相同引腳上交錯發送視頻和音頻數據，HDMI不使用單獨的一組引腳用于音頻。
這意味著所有數據都存在，只需要傾聽它。
顯卡制造商（包括nVidia和ATI）首先利用這一重要的HDMI / DVI關系，基本可通過DVI連接器發送HDMI數據，提供在消費市場中滿足HDMI和高端工業分辨率的一個靈活產品GPU。
在艾普飛中，我們看到了對單一，靈活和強大產品的同樣需求，反過來：我們需要捕獲它。
Epiphan的客戶擁有他們想要捕獲的各種視頻源，因此我們創建的產品可提供便攜性并捕獲高分辨率視頻，HDMI音頻以及模擬/ VGA。為此，我們選擇使用具有數字和模擬支持的DVI-I連接器。
這意味著Epiphan的AV.io HD，DVI2USB 3.0，DVI2PCIe Duo以及使用這些捕獲設備構建的所有產品都可以支持DVI，HDMI和VGA信號，并且還可以使用一個緊湊的DVI-I端口支持HDMI音頻捕獲。
更后，沒有任何變換，HDMI音頻通過用于DVI視頻的相同數字通道傳輸。
